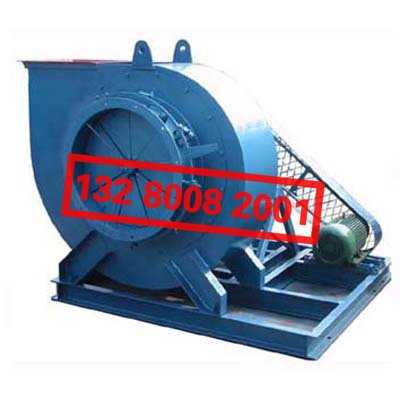

Y8-39/Y9-38型鍋爐引風機 - 離心風機用途

Y8-39/Y9-38兩系列鍋爐引風機（離心風機)，是為了使用工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能目地而設計的。

適于配有省煤器（予熱器）和消煙除塵裝置，是由原機械工業部風機節能組組織全國風機行業聯合設計，國家經委和機械工業部推使用的高效節能產品，具有效率高、噪音低、性能曲線平坦、高效區寬廣的特點。5～35噸/時的工業鍋爐選用，心進氣條件相似、性能又相適應者均可選用，但最高溫度不得超過250℃。
在引風機前必須加裝除塵效率不低85％除塵裝置，以降低進入風機的煙氣含塵量，不但可以減少煙氣對環境的污染，而且且降低了煙塵對風機的磨損，有利于延長風機的壽命。

Y8-39、Y9-38型鍋爐離心引風機 - 風機型式

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適用性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。機號相同的兩個系列風機的連接與安裝尺寸均相同。
1、Y8-39/Y9-38為單吸入式，機號有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二種。
2、Y8-39/Y9-38可制成順時針旋轉（右旋）和逆時針旋轉（左旋）二種型式。
3、Y8-39/Y9-38的出口位置以機殼的出口角度表示。不論“左”“右”旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。

Y8-39、Y9-38型鍋爐離心引風機 - 結構特點

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成；
1、葉輪---材料為16Mn,長短相間前成彎曲葉片，葉輪 成型后經靜動平衡校正，因此運行平穩可靠。
2、機殼---用鋼板焊接成蝸形整體。在蝸板上開有清灰門，以便清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
3、進風口--進風口為收斂式整體結構，用螺栓與前蓋板組固定。4、傳動組-- 由主軸，水冷軸承箱、聯軸器組成。
主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。No.4-6.3采用整體式軸承箱，No.7.1-16采用剖分式軸承箱。
5、調節門--用以調節風機流量大小的裝置。

Y8-39、Y9-38型鍋爐離心引風機 - 性能參數
