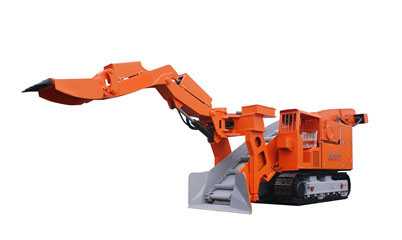

履帶式巷道修復機是公司針對修復巷道研發的一款新型設備，適用于斷面為3.2×3.2米以上的巷道使用。設備在工作臂架上同時設有挖斗和破碎錘，具備扒渣機的性能，能節省挖斗與破碎錘互換時間，適用于破碎量大，裝載量小的巷道修復。具有結構緊湊、作業功效高、能耗低等優點，破碎、裝載一體作業。


履帶式巷道修復機主要外形尺寸

項 目		ZWY- 100/45L
履帶接觸地長度		2560mm
履帶內側寬度		1260mm（可加寬）
履帶板寬度		500mm
離地間隙		350mm（可加高）
運輸槽內寬		780mm
運輸狀態	長	9500mm
	寬	2260mm
	高	2600mm
工作狀態	長	11260mm
	寬	2260mm
	高	2900mm

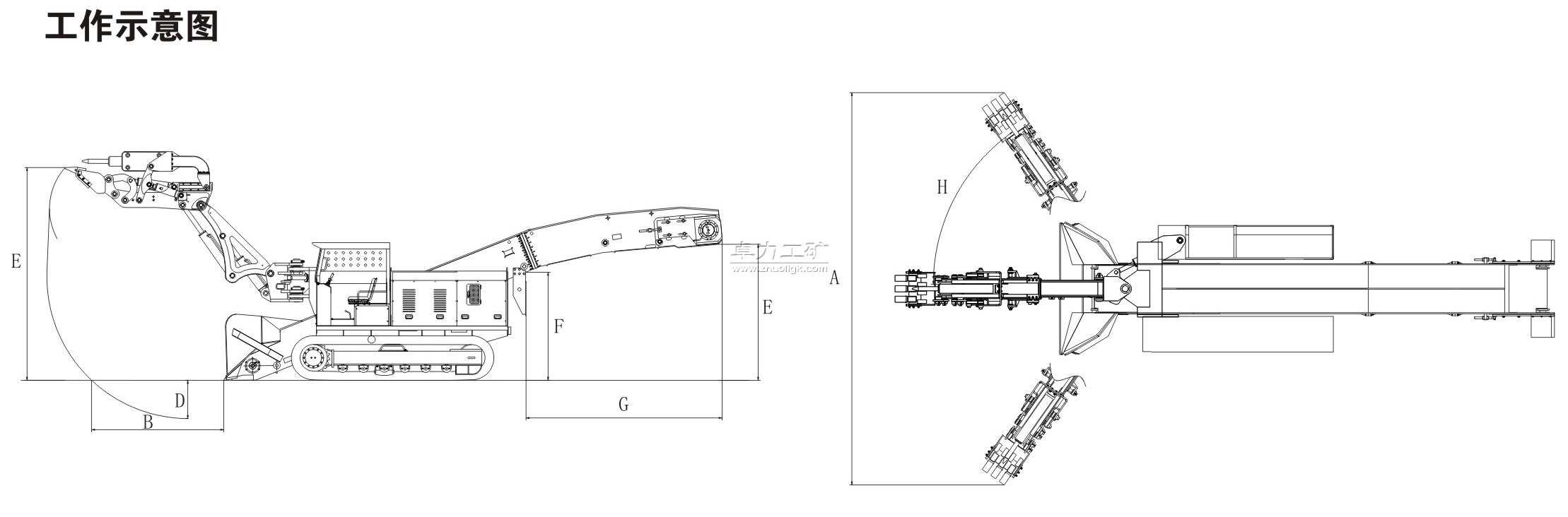

履帶式巷道修復機工作范圍



項 目	ZWY- 100/45L
A   挖掘 寬度	6400mm
B  挖掘距離（離鏟口）	2720mm
C   挖掘 高度	4200mm
D   挖掘 深度	1080mm
E   卸載 高度	1850mm(可變)
F   最低裝載高度	1650mm(可變)
G    卸載距離	3000mm(可變)
H 工作臂最大 回轉角度	±55°
適應巷道斷面（寬 ×高）	≥3.2&×3.2m

項目		TT破碎錘參數
重量		298kg
工作壓力		95-130kg/cm2
打擊速度		450-750B.P.M
釬桿直徑		68mm
外形尺寸	長	1373mm
	寬	241mm









履帶式巷道修復機性能參數

項 目	ZWY-100/45L
裝載能力	150m3/h
總功率	55kw
整機重量	15800kg
行走速度	0.25±5% m/s
刮板鏈運輸機構形式	雙鏈雙驅/單鏈雙驅
適用巷道坡度	≤20°
最小轉彎半徑	≥7m
接地比壓	≤0.1Mpa
操作方式	液控
刮板鏈速度	39m/min
液壓油箱容量	260L
最大工作壓力	32Mpa
液壓泵	變量柱塞泵×2+ 齒輪泵×1
行走液壓馬達	徑向柱塞馬達 ×2
運輸槽液壓馬達	徑向柱塞馬達 ×2



 注：以上參數僅供參考，可能與實際參數有所差異。
