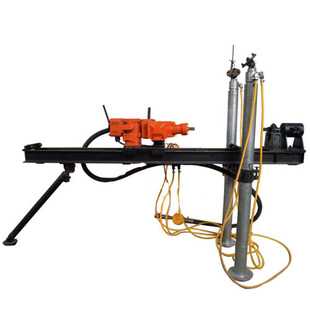

氣動架柱式鉆機介紹
氣動架柱式鉆機是專門為瓦斯?jié)舛雀咔揖虏灰资褂秒娫吹南锏涝O(shè)計，該機為氣缸頂緊，帶有正反轉，有氣馬達帶動齒條來進給和后退，大大降低了工人的勞動強度。

適用范圍
適用于探測地質構造煤層、探放水、抽放瓦斯、煤層注水、卸防壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其他特殊用途的鉆孔施工。

特點
氣動架柱式鉆機具有安全防爆、轉矩大、轉速高、體積小、重量輕、體積小、效率高、結構簡單、維修方便等特點，還具有拆裝方便等優點，拆開后各部件小于50千克。

配套
鉆機可以配套使用高效螺旋鉆桿和地質鉆桿，配有鉆機支架，可增加鉆機作業時的穩定性，提高鉆孔作業效率。
其中ZQJC-360/7.1為國內同類型扭矩最大氣動架柱鉆機。機器主機回轉具有正反轉功能，可輕松鉆機和推出鉆具；
進給采用獨立馬達，給進力大，故障率低；通過控制進氣量，可以調節回轉速度和給進速度。

結構
　　氣動架柱式鉆機由主機和支撐機構兩部分組成
　　1.主機由回轉馬達和進給機構組成
　　(1)回轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向?壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動從而帶動鉆具轉動。
　　(2)進給機構由進給馬達、換向閥、齒條和導軌等部件組成?通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動從而帶動回轉馬達前進及后退?達到鉆進的目的。
　　2.支撐機構由兩個氣缸、四零零零八六零五三七氣缸連接管、氣缸換向閥及副支撐組成。高壓空氣通過換向閥來控制氣缸的升降達到頂緊頂板穩定鉆機的目的副支撐通過調節角度來起到輔助支撐鉆機的作用。

工作原理
氣動架柱式鉆機以壓縮空氣為動力通過回轉馬達換向閥控制回轉馬達的回轉及換向壓縮空氣驅動齒輪馬達旋轉經兩級減速后驅動主軸旋轉進而帶動鉆具工作通過支撐氣缸換向閥控制氣缸的頂緊及松開通過進給馬達換向閥控制鉆機的前進及后退。

熱銷型號：
ZQJC-210/5.2、ZQJC-220/7.0、ZQJC-240/6.0、ZQJC-260/5.5S、ZQJC-280/7.6、ZQJC-300/6.0S、ZQJC-360/7.1S

技術參數表

序號	性能參數	單位	ZQJC-210/5.2			ZQJC-220/7.0	ZQJC-240/6.0	ZQJC-260/5.5S	ZQJC-280/7.6	ZQJC-300/6.0S	ZQJC-360/7.1S
1	工作壓力	Mpa	0.4	0.5	0.63	0.5	0.5	0.5	0.5	0.5	0.5
2	額定轉矩	N.m	180	210	230	220	240	260	280	300	360
3	額定轉速	r/min	217	240	262	313	239	203	260	194	190
4	最大輸出功率	kw	4.0	5.2	6.3	7.2	6.0	5.5	7.6	6.0	7.1
5	最大負荷轉矩	N.m	245	295	322	287	331	361	396	440	460
6	失速鉆具	N.m	270	320	350	308	369	390	390	470	480
7	起動鉆矩	N.m	260	310	340	300	359	380	380	460	470
8	耗氣量	m³/min	5.0	6.0	7.0	5.5	9.0	9.0	9.0	9.0	9.0
9	空載轉速	r/min	340	400	420	400	400	400	400	400	400
10	1/2空載轉速	r/min	170	200	210	200	200	200	200	200	200
11	1/2空載轉速下轉矩	N.m	140	150	165	200	232	262	262	283	330
12	噪聲（聲壓級）	dB(A)	106	108	110	120	110	110	110	110	110
13	噪聲（聲功率級）	dB(A)	116	118	120	122	120	120	120	120	120
14	導軌長度	mm	1980±20			2240±20	2040±20	2040±20	2020±20	2040±20	2020±20
15	導軌推進行程	mm	1300±20			1370±20	1290±20	2020±20	1290±20	2020±20	1620±20
16	最大工作高度	mm	1500±20			1500±20	2020±20	800±20	1280±20	800±20	1280±20
17	最小工作高度	mm	500±20			500±20	800±20	870±20	870±20	870±20	870±20
18	主機重	kg	62			60	48	48	48	48	130
19	架柱機重	kg	130			130	230	230	230	150	170
20	推進力	kn	15			15	15	15	15	15	15

氣動架柱式鉆機鉆孔直徑、鉆孔深度
